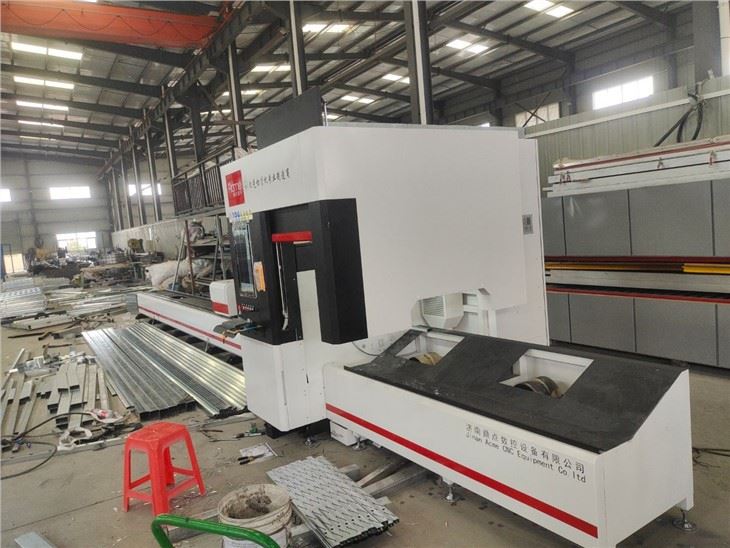

เครื่องตัดเลเซอร์ไฟเบอร์ท่อโลหะระดับรายการ ACME
LT-6017D ได้รับการออกแบบให้เป็นเครื่องตัดไฟเบอร์เลเซอร์ท่อโลหะระดับมืออาชีพ
ตัดท่อโลหะท่อยาว 6000mm,
ระยะขาออก/ขารับ 3000mm
เส้นผ่านศูนย์กลางท่อ 10-165มม
รูปร่างท่อ: กลม, สี่เหลี่ยม, สี่เหลี่ยมผืนผ้า, วงรี, เหล็กฉาก, เหล็กช่องและอื่น ๆ
ทางเทคนิคPพารามิเตอร์
1 | ระบบควบคุม | FSCUT3000S ระบบควบคุมการตัดท่อ | ||
2 | ซอฟต์แวร์ | TubePro ซอฟต์แวร์ตัดท่อ | ||
3 | แหล่งเลเซอร์ | แมกซ์โฟโตนิกส์ 2000W | ||
4 | หัวเลเซอร์ | เรย์ทูลส์สวิสโฟกัสอัตโนมัติ | ||
5 | เครื่องทำน้ำเย็น | ฮันลิจีน | ||
6 | เซอร์โวมอเตอร์ | Yaskawa Servo Motor ประเทศญี่ปุ่น 2000W*1 ชุด (Y) 1500W*1 ชุด (หัวจับหลัง) 3000W*1set (หัวจับด้านหน้า) 750W * 1 ชุด (X) 400W * 1 ชุด (Z) | ||
7 | ลด | ชิมโปญี่ปุ่น/MOTOREDUCERฝรั่งเศส | ||
8 | คู่มือรถไฟ | ฮิวินไต้หวัน | ||
9 | เกียร์และแร็ค | ปปป | ||
10 | การแพร่เชื้อ | แร็คเกลียว | ||
11 | ชิ้นส่วนไฟฟ้า | ชไนเดอร์ฝรั่งเศส | ||
12 | ระบบหล่อลื่นน้ำมัน | ระบบหล่อลื่นตัวเองด้วยน้ำมันอัตโนมัติ | ||
13 | ระบบดูดฝุ่น | พัดลมดูดอากาศ | ||
14 | ท่อ | ความยาวตัด(มิลลิเมตร) | 6000 | |
เส้นผ่านศูนย์กลางการตัด (มม.) | 10-165 มม | |||
15 | ชัค | พิมพ์ | 8 Cylindes หัวจับลม * 2 ชิ้น, ตั้งศูนย์อัตโนมัติ | |
นาที. ความยาวหาง（มม） | 65มม | |||
จัดอันดับความเร็วการหมุน（รอบ/นาที） | 80 | |||
สูงสุด ความเร็วในการหมุน（รอบ/นาที） | 100 | |||
ความจุแบริ่ง（ทั้งคู่） | 300กิโลกรัม | |||
16 | แกน X | การเดินทาง (มม.) | 380 | |
ไม่โหลดสูงสุด ความเร็ว (เมตร/นาที) | 90 | |||
17 | แกน Y | การเดินทาง (มม.) | 6700 | |
ไม่โหลดสูงสุด ความเร็ว (เมตร/นาที) | 90 | |||
18 | แกน Z | การเดินทาง (มม.) | 250 | |
ไม่โหลดสูงสุด ความเร็ว (เมตร/นาที) | 60 | |||
19 | ความแม่นยำของตำแหน่ง | ±0.03/1000มม | ||
20 | ทำซ้ำความแม่นยำของตำแหน่ง | ±0.02 มม | ||
21 | พาวเวอร์ซัพพลาย | 380V, 50 / 60HZ (สามารถปรับแต่งแรงดันไฟฟ้าได้) | ||
22 | เครื่องตัดแก๊สเสริม | ออกซิเจน / ไนโตรเจน / อากาศอัด | ||
23 | รูปแบบไฟล์ที่รองรับ | .ไอจีส | ||
24 | มิติ | เครื่องตัดท่อ:9965x1450x1720มม เครื่องตัดท่อพร้อมระบบโหลด:10868x3275x2133mm | ||
25 | G.W. | 2750กก | ||
การรับประกันและการติดตั้ง
การรับประกัน | 24 เดือนสำหรับเดอะทั้งเครื่อง (ยกเว้นวัสดุสิ้นเปลืองน่าเหนื่อยหน่ายชิ้นส่วน) |
การติดตั้งและฝึกอบรมเครื่องจักร | วิธีที่ 1: คำแนะนำออนไลน์ เรามีทีมวิศวกรมืออาชีพที่พูดภาษาอังกฤษได้เพื่อให้บริการคำแนะนำออนไลน์แบบตัวต่อตัวสำหรับการติดตั้งเครื่องจักร การว่าจ้าง และการฝึกอบรมการใช้งาน วิธีที่ 2:ประตู- บริการประตู ตัวแทนของเราสามารถให้บริการถึงหน้างานโดยมีค่าใช้จ่ายเพิ่มเติมตามเครื่องจักร สถานที่ และค่าบริการมาตรฐานของตัวแทนที่แตกต่างกันโดยปกติ 7 วันสามารถเสร็จสิ้น. |
บริการหลังการขาย | ผู้ปฏิบัติงานติดตั้งและฝึกอบรม วิศวกรที่พูดภาษาอังกฤษพร้อมให้บริการในต่างประเทศ การจัดหาชิ้นส่วนสิ้นเปลือง การสนับสนุนทางเทคนิคฟรีตลอดชีวิต |
การส่งสินค้า | 1x40'กองบัญชาการคอนเทนเนอร์ |
รหัส HS | 84561100.90 |
ตารางความสามารถในการตัดกำลังเลเซอร์แบบต่างๆ
ต้นทุนการทำงานของเครื่องจักร
เครื่องตัดเลเซอร์ไฟเบอร์ท่อโลหะ 2000W โดยใช้ต้นทุน | ||||
แก๊สช่วย
การบริโภค | ตัวเลือกที่ 1: ใช้การตัดด้วยลมสะอาดอัด | ตัวเลือกที่ 2: การใช้ O2 ตัด | ตัวเลือกที่ 3: การใช้ N2 ตัด | |
การใช้พลังงาน | โมดูลเลเซอร์ | 6 กิโลวัตต์ | 6 กิโลวัตต์ | 6 กิโลวัตต์ |
กลุ่มเครื่องทำน้ำเย็น | 3.3กิโลวัตต์ | 3.3กิโลวัตต์ | 3.3กิโลวัตต์ | |
เครื่องโฮสต์ | 8 กิโลวัตต์ | 8 กิโลวัตต์ | 8 กิโลวัตต์ | |
อุปกรณ์กำจัดฝุ่น | 3 กิโลวัตต์ | 3 กิโลวัตต์ | 3 กิโลวัตต์ | |
ชิ้นส่วนสิ้นเปลือง | 2.5 หยวน/ชม | 2.5 หยวน/ชม | 2.5 หยวน/ชม | |
ปริมาณการใช้ก๊าซ | 5.5กิโลวัตต์ | ประมาณ 6.7 หยวน/ชม | ประมาณ 64RMB/ชม | |
พลังงานทั้งหมด | 25.8กิโลวัตต์ | 20.3กิโลวัตต์ | 20.3กิโลวัตต์ | |
การใช้พลังงานเฉลี่ย (ใช้ 60 เปอร์เซ็นต์) | 25.8*60 เปอร์เซ็นต์ =15.48kw | 20.3*60 เปอร์เซ็นต์ =12.18kw | 20.3*60 เปอร์เซ็นต์ =12.18kw | |
ค่าใช้จ่ายในการดำเนินการทั้งหมด （ใช้ 1RMB/ชม.) | 15.48 บวก 2.5=17.98RMB/ชม | 12.18 บวก 2.5 บวก 6.7=21.38RMB/ชม | 12.18 บวก 2.5 บวก 64=78.68RMB/ชม | |
ตัวอย่างเครื่องตัด
วิดีโอเครื่อง
